知名硬件技术专家Der8auer最近发布了一段详细的拆解视频，全面展示了NVIDIA一款从未正式发售的TITAN Ada原型显卡的内部构造。这款显卡基于完整的AD102核心打造，尽管最终没有走向零售市场，但此前已有部分工程样品流出。Der8auer手中的这张卡，正是目前已知极少数仍能正常运作的原型之一。
在之前的测试视频中，他已经对该卡进行了全面的性能评估，并展示了与之配套的900W外接电源适配器。这款适配器能够将六个传统的8针PCIe供电接口转换为双12VHPWR输入，以满足其高功耗需求。而这一次，他更是首次对显卡本体进行了完整的拆解。

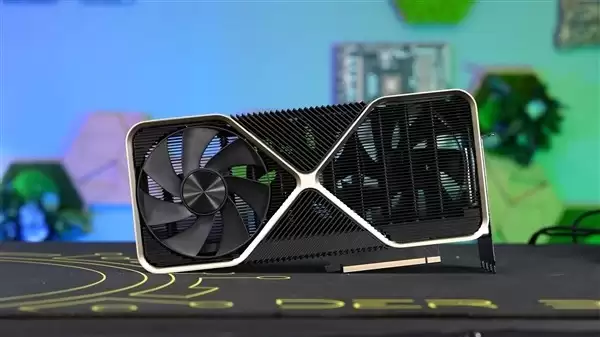

显卡散热模组采用了四槽厚度设计，外壳为全金属结构，搭载了三风扇散热布局。I/O面板接口配置延续了创始人系列的设计风格，提供了三个DisplayPort接口和一个HDMI接口。从外观细节观察，包括螺丝类型不一以及外壳上的磨损痕迹，可以判断出此卡在交付前曾被打开并进行过调试或维修。
拆开散热组件后，内部结构展现出非典型的布局方式：承载GPU与显存的主PCB板与主板呈平行安装，而另一块独立的PCIe PCB则负责实现插槽连接，并通过电路与主PCB互通。这种分离式设计在消费级显卡中极为罕见。
移除核心模块后，显存排布清晰显现。正面与背面各焊接有12颗GDDR6X显存颗粒，共计24颗，组成了48GB超大显存容量。供电方案同样别具一格——并未采用常规的PCB直连供电接口，而是将供电接触垫与实心铜导体集成于散热器内部，通过物理压接方式将电力从双12VHPWR输入端传导至核心。
这款原型显卡配备了完整的AD102核心，包含18432个CUDA核心，并搭配48GB高速显存。其整体规格与面向专业工作站的RTX 6000 Ada系列产品高度重叠，甚至在部分方面更具优势。正因如此，其性能定位略显模糊，可能会对现有专业产品线造成冲击，这也被认为是其最终未能推向消费市场的重要原因。
