12月8日消息，在当今的半导体芯片制造领域，台积电不论产能、营收还是技术水平，都是无可争议的全球第一，芯片一哥实至名归。
事实上，在三季度的半导体厂商排名中，英伟达以467亿美元的规模位列第一，台积电以331亿美元位居第二，三星半导体部门则为232亿美元，SK海力士、博通、英特尔分别是181亿、160亿及137亿美元，其规模都大幅低于台积电。
英伟达的营收及利润率是唯一能超过台积电的，这点也无可争议，但英伟达的GPU、网络芯片等的制造、封装也离不开台积电，甚至全球先进的AI芯片都绕不过台积电代工。
台积电做到这一切的底气在哪里？解读这个问题可以有很多角度，日本eetimes提到了一个很有意思的数据，那就是各大芯片厂拥有的EUV光刻机数量，因为5nm以下工艺都需要EUV，这种设备的多少代表着技术水平及产能高低。

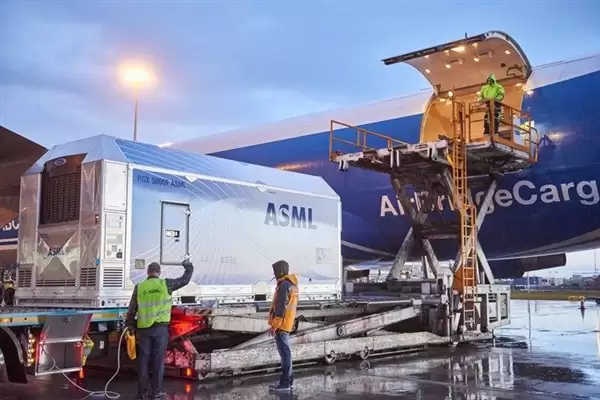

结果台积电在这方面的优势也是垄断性的，ASML公司自从2016年开始量产EUV光刻机，这10年来大约量产了309台EUV光刻机，台积电就占了157台，占比50.8%，一半EUV都被他们买走了。
三星工厂里有76台EUV光刻机，英特尔有35台，SK海力士有29台，美光有5台，22年才成立的日本Rapidus公司有1台EUV光刻机。
拥有最多的EUV光刻机只是台积电产能和技术领先的重要原因，但这不等于全部，同样是利用EUV光刻，不同厂商的生产效率、良率及芯片质量也是不一样的，台积电这方面积累的经验也非常重要。
