国内首套国产12英寸硅光晶圆流片平台投产
11月11日，据“中国光谷”微信公众号消息，近日国内首条基于12英寸40nm CMOS工艺线的全国产化硅光PDK（工艺设计套件）、TDK（测试设计套件）及ADK（封装设计套件）流片服务平台正式在光谷投入使用。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈
该平台由国家信息光电子创新中心（NOEIC）建设运营，标志着光谷企业在硅光领域实现又一关键突破。
据介绍，传统芯片依赖电子传输数据，如同汽车送货；硅光芯片则让光子穿梭于光纤之中，变身为“光速高铁”。
该平台创新构建硅光MPW服务模式，通过将多个芯片设计集成于同一晶圆流片，实现成本分摊，大幅降低研发门槛。

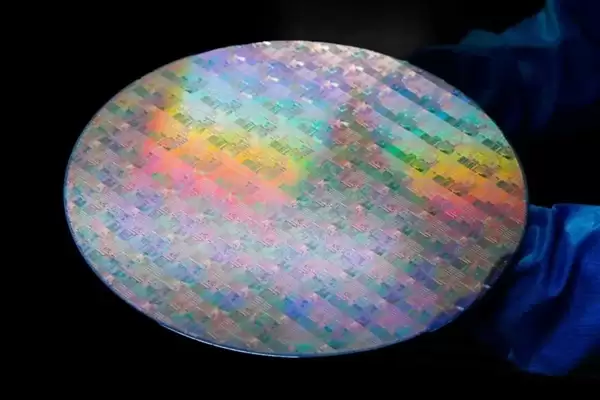

国家信息光电子创新中心硅光芯片
平台基于40nm制程的硅光PDK1.0性能总体达到商用要求，其加工精度、波导损耗、光耦合效率等指标达国际先进水平。
据了解，除PDK外，平台还集成了TDK和ADK，可提供芯片从集成设计到封装验证的全流程支撑，满足科研成果转化和产品研制中的快速迭代需求。

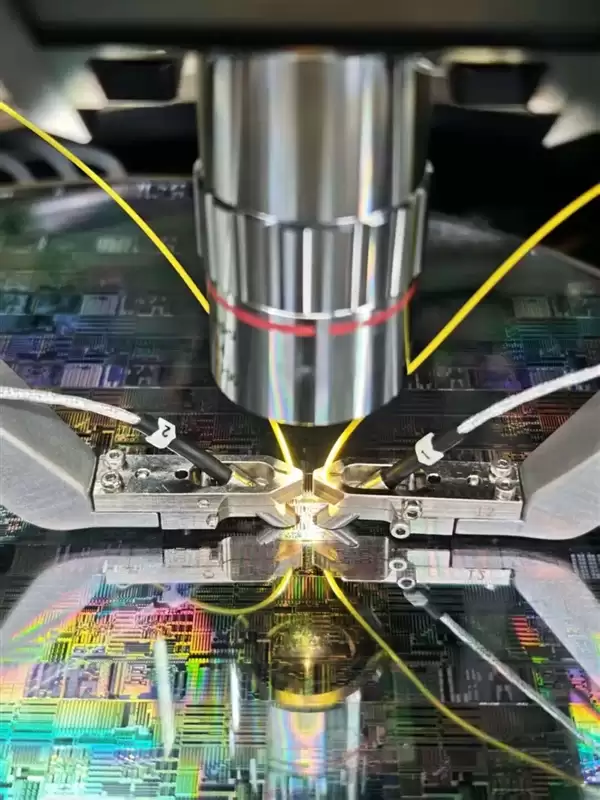

国家信息光电子创新中心硅光芯片加工场景
近年来随着技术成熟及AI需求爆发，硅光芯片在人工智能、大数据等前沿产业领域迎来大规模应用。
咨询机构LightCounting预计，到2030年硅光芯片在光通信芯片市场占比将增至60%。
