英飞凌40kW碳化硅模块解析：高效三相交流充电设计揭秘

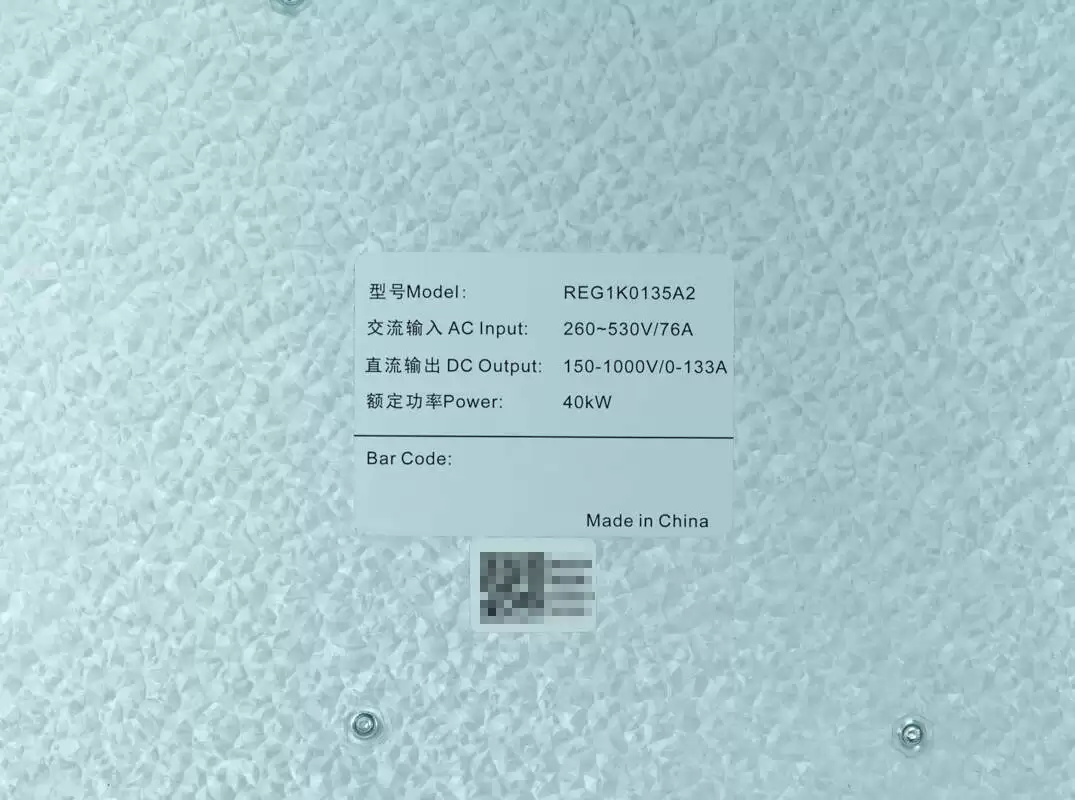

近日，充电头网对英飞源推出的REG1K0135A2新能源汽车充电模块进行了详尽评测。这款模块采用金属外壳设计，可通过螺丝固定安装，正面贴有清晰的规格参数标签。模块支持三相交流电输入，输入电压范围260~530V，直流输出电压150-1000V，输出电流133A，额定输出功率达40kW，能够适配800V平台的新能源车型。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

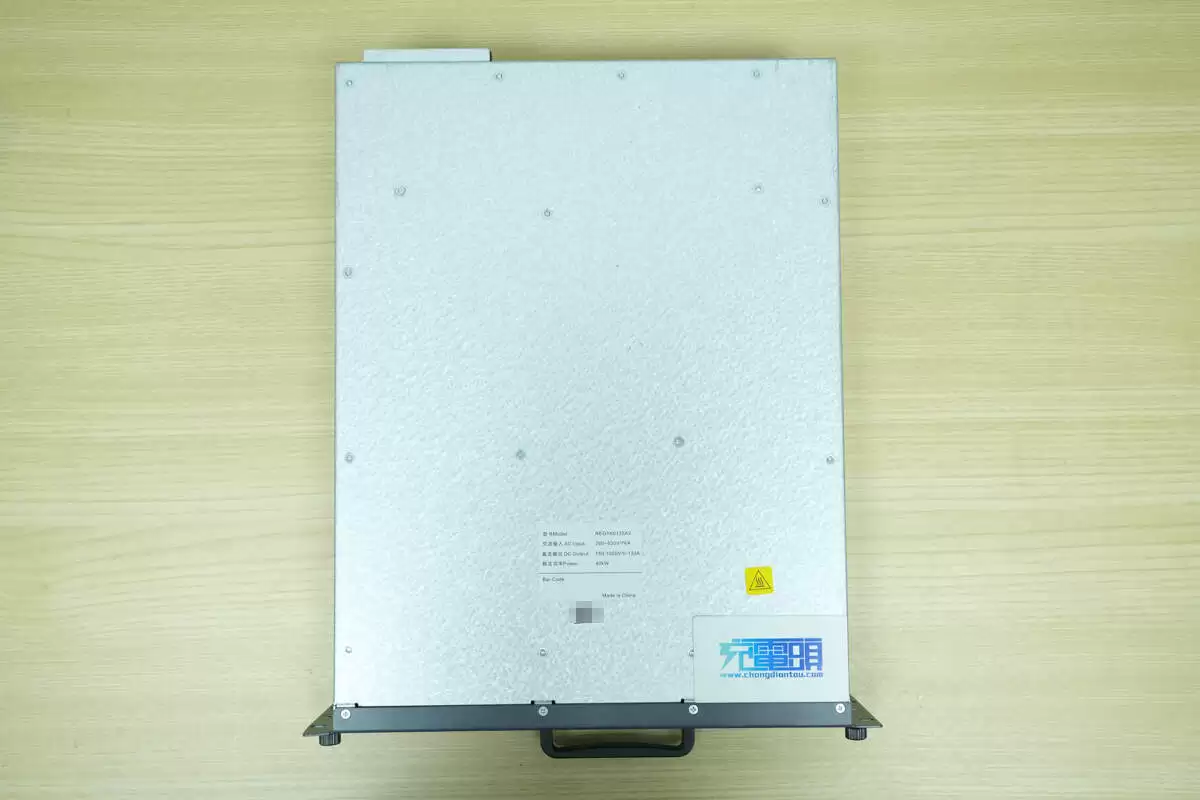

模块采用全新拓扑结构与全碳化硅设计，综合转换效率超过96%，峰值效率更可达到97%以上。其内部采用专利型功率管散热器一体化设计并进行灌胶处理，相比传统风冷散热方案具备更出色的可靠性。模块尺寸为403×298×84.1mm，重量约15.5kg，机身两侧设有固定螺丝。前面板配备LED指示灯、拨码开关和提手，背面设有交流输入连接器与直流输出接口。
拆解显示，模块采用上下双层结构设计，内部包含PFC和LLC两块PCBA模块。PFC部分采用德州仪器TMS320F28035PAG控制器，通过AMC1200B隔离放大器进行电流检测。开关管选用尚阳通SRC60R022FBS，搭配三安半导体SDS120J40H3碳化硅二极管进行整流，驱动部分采用纳芯微NSi6801BD隔离驱动器。输入端配置三颗100A保险丝、压敏电阻、安规X2电容和共模电感，输出端采用江海CD296系列电解电容进行滤波处理。
LLC部分同样采用德州仪器TMS320F28035PAG控制器，开关管选用飞锆半导体ACM035P120QNN碳化硅MOS管，搭配ACD20PS120ANX和ACD40PD120AN碳化硅二极管完成整流。谐振电路采用七颗250V 3.3μF电容并联，变压器选用利兹线绕制。输出端配置16颗整流管，采用塑料密封支架固定在散热片上，并设有热敏电阻进行温度监测。
驱动电路方面，模块采用茂睿芯MD18624驱动器进行PFC开关管、LLC开关管和继电器驱动。辅助电源选用德州仪器UCC28C45控制器，搭配士兰微SVF9N90F开关管。通信接口采用纳芯微NSi1050隔离CAN收发器，符合ISO11898-2标准。散热系统配备三颗广永机电MGT8012VB-W38散热风扇，具备IP55防护等级。
该模块在可靠性设计方面表现突出，PCBA模块采用灌封工艺，背面涂覆三防漆，关键元件通过打胶加固。输入端配置气体放电管和Y电容进行过压保护，输出端设有防反接二极管和放电电阻。模块内部采用模块化设计，各功能单元布局合理，便于维护升级。
