11月3日消息，我们见过形形色色的显卡损坏案例，但损坏程度如此惨烈的还真不多见。这块显卡几乎每个角落都未能幸免，最终只能彻底报废。
Northwest Repair团队近期收到一块技嘉AORUS RTX 4090显卡，客户最初反馈只是供电接口烧毁、部分元件脱落。但在检修过程中，维修人员发现实际情况远比想象中复杂，最终不得不放弃修复。

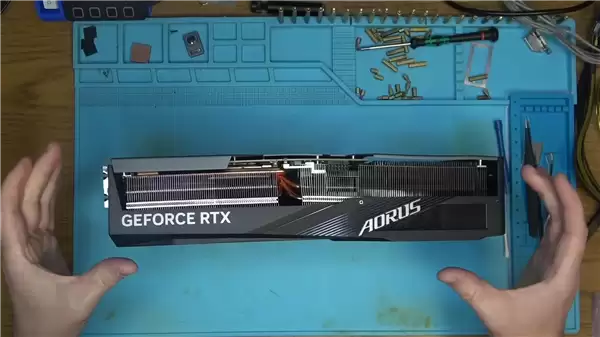

拿到显卡后，首先映入眼帘的是明显的弯曲变形，背板还使用了非原厂的塑料螺丝，整张卡磨损严重，仿佛被人随意丢弃过。

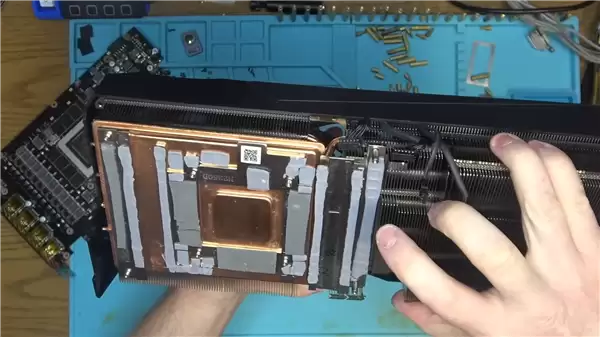

拆开散热器后可见PCB板本身基本完好，但散热器本体已严重扭曲变形，无法恢复原状。
热管状态良好，但散热鳍片和VC均热板已经"分家"，显存和大部分MOSFET上的导热垫也已脱落。
万用表检测显示，12V、1.8V和显存供电电路均已完全短路，仅5V和PCIe供电还算正常。
尝试给12V电路通电后，热成像仪显示显存温度快速升高，说明12V短路已经影响到显存，并可能进一步扩散，烧毁其他元件。
检测GPU芯片电阻，所幸没有短路，保留了最后一线修复希望。

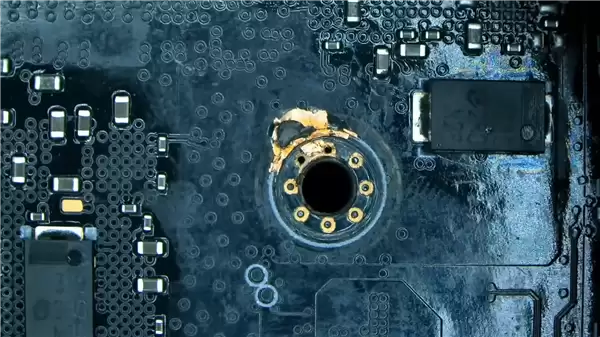

在显微镜下仔细观察，可见这张显卡应该被送修过，整体状态很差，不少元件已经缺失。螺丝柱附近还有打磨痕迹，说明有人使用电动螺丝刀之类的工具操作过，但具体原因不详。
技术人员仍不愿放弃，拆除了疑似故障的显存模块，但短路现象依然存在，证实了之前的判断。
随后将显存供电接地以稳定电压，然后注入更高电流。当电流达到5A时，SIC653A电感开始发光，说明已经烧毁。正是它导致12V电压窜入显存，进而引发烧毁。
拆除损坏的MOSFET后，短路现象消失了。
从一块废弃显卡上取下MOSFET更换上去，再次检测，除显存之外的其他短路都已不存在。
看似出现转机，但再次给显存供电时，GPU核心开始迅速发热，希望再次破灭。最终证实GPU核心也已被12V短路影响而报废，彻底失去了维修价值。
维修人员感慨，忙碌了半天，本质上做的是"尸检"，而不是维修。
