利用场景上下文、容器、组件和代码来记录和理解软件系统的结构化方法，能带来明显优势。这种多层次的视角对于深入理解系统、辅助决策、促进相关方协作以及有效管理项目至关重要，它提供了各方讨论和协调所需的知识基础和标准框架。

如果你觉得“4+1视图”这种方法用起来太复杂、负担太重，可以试试 C4 架构方法。

C4 是软件工程里用来画图（可视化）和描述系统架构的一个框架，由 Simon Brown 提出。它的名字 C4 指的是描述架构的四个不同层次：场景上下文（Context）、容器（Container）、组件（Component）和代码（Code）。你可以把它理解为从宏观到微观，一层层把系统讲清楚。

1. Context：场景上下文架构

场景上下文的核心作用在于帮助我们建立对整个系统的整体认知，重点聚焦于它与外部环境之间的关系，例如系统如何与用户、邮件服务或其他外部系统进行交互。

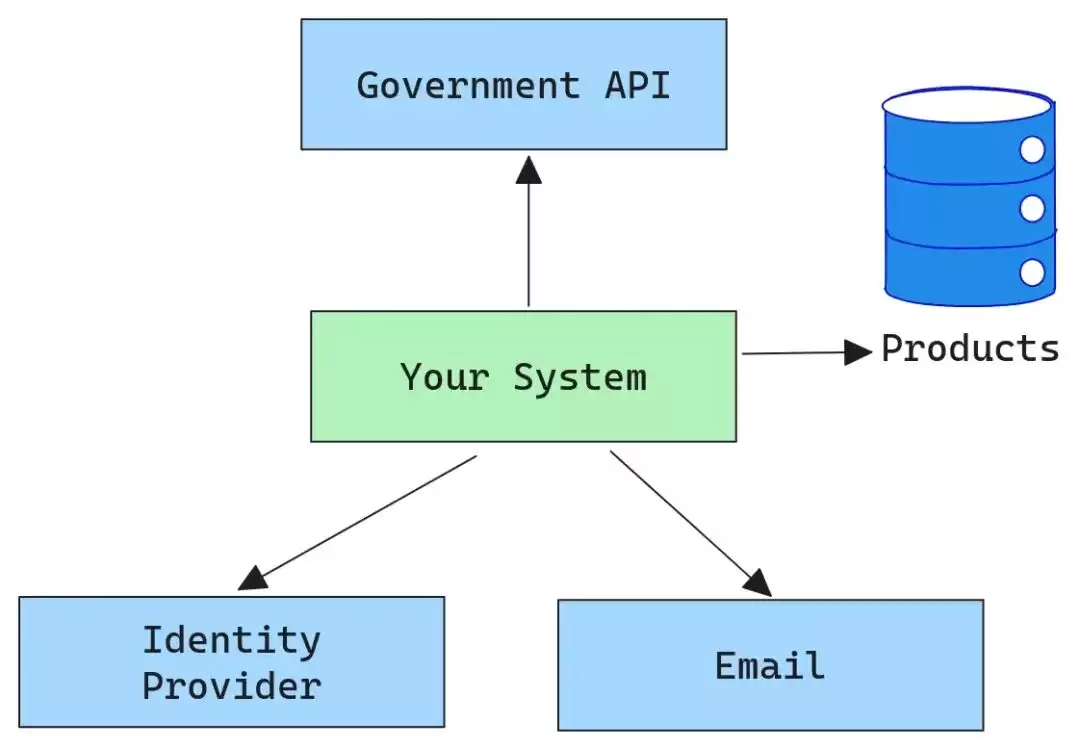

场景上下文架构示例如下：


这种视角对于团队理解系统在实际业务中的定位非常关键。通过它，不同角色的成员——无论是业务分析师、产品负责人、团队领导，还是新加入的同事——都能快速把握系统的功能边界和所处位置。它提供了一种战略层面的“鸟瞰图”，让决策者能够看到系统在整个业务生态中的作用，而不是将其视为一个孤立的功能模块。这有助于确保系统设计与整体业务流程保持一致，提升协同效率。

同时，场景上下文还明确了系统的边界及其与外部系统的连接点。这使得团队可以在早期阶段识别潜在的风险点，比如关键依赖、接口复杂性或集成难度，从而提前做出应对策略。

从工程实践的角度来看，理解这些上下文信息对于系统的设计和开发具有重要指导意义。它帮助技术团队更贴近业务目标和用户需求，减少反复和误判；也促成了业务方、用户和技术团队之间的有效沟通，建立起统一的理解框架。在这种基础上，领域驱动设计（DDD）方法可以更好地发挥作用，推动系统架构与业务模型的深度融合。

2. Container：容器架构

容器架构方法可以看作是对系统进行一次“技术骨架的X光扫描”，它用清晰直观的方式展示出系统中核心基础设施的组成和连接方式，比如Web服务器、数据库、文件存储等关键组件。

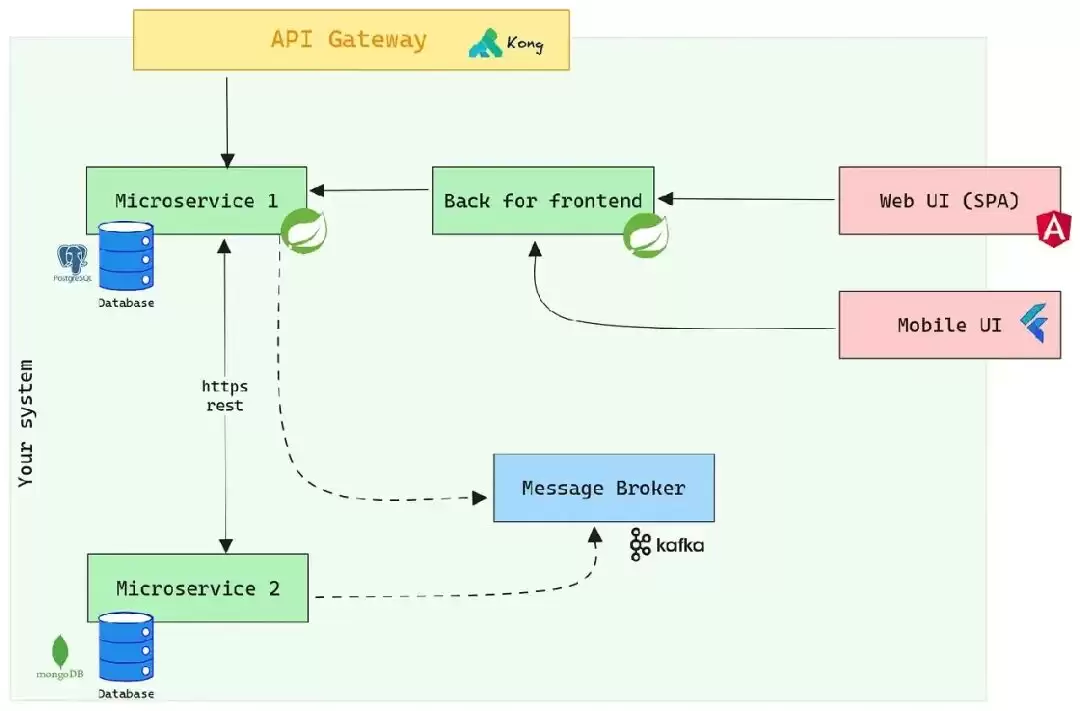

容器架构示例如下：


这种架构表达方式为技术团队提供了一个统一且易于理解的视角，无论是开发、架构师还是运维人员，都能快速了解系统所使用的技术栈，对于新加入的成员来说，也有助于他们更快地熟悉整体环境，进入开发状态。同时，容器架构图也为技术方案的制定提供了依据，帮助团队在面对扩容、选型、安全策略和资源分配等问题时，能够基于图示做出更准确、一致的决策，避免方向偏差。

在设计阶段，通过梳理各组件之间的依赖关系，还能提前发现潜在风险，如云厂商绑定过紧、性能瓶颈或安全隐患等问题。最后，这种结构化的呈现方式也便于识别系统的优化空间，例如某个服务存在性能短板，或者更换某种技术栈可以显著降低成本，这些都可以在图中一目了然。

容器架构不仅是对系统结构的可视化呈现，更是支持技术决策、风险控制和持续优化的重要工具。

3.Components：组件架构

组件架构方法是对系统进行“技术解剖”，通过详细解析每个容器（如Web服务）中的核心组件以及这些组件如何相互协作来实现系统功能。这种方法不仅揭示了系统的内部运作机制，还为开发团队提供了清晰的工作指南。

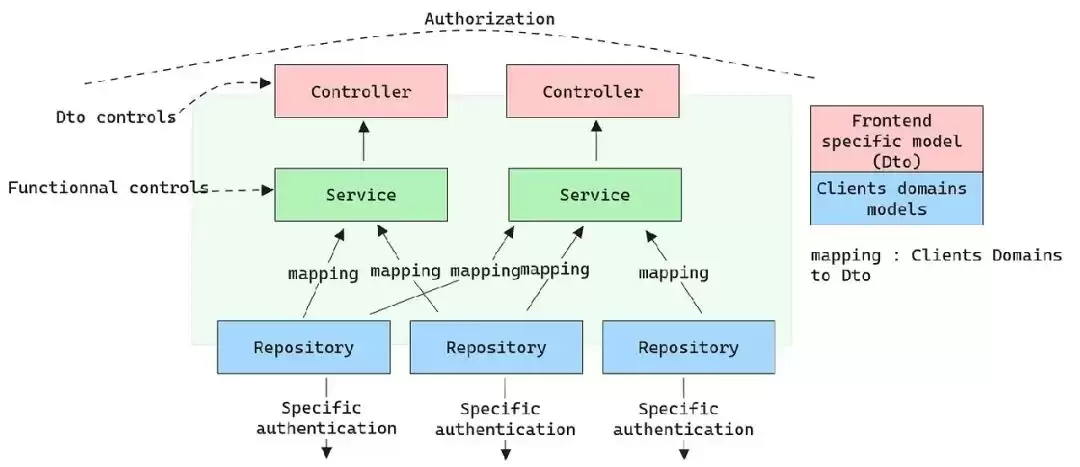

组件架构示例：


组件架构能够帮助团队深入理解系统脉络，明确代码模块间的交互方式和数据流转路径，从而在修改现有功能或添加新功能时做到心中有数，避免因改动而导致系统崩溃。同时，基于组件架构图，团队成员可以更加高效地分工合作，减少冲突，并且在测试过程中更快地定位问题所在。通过审视架构图，还能迅速识别出那些过时的代码模块（例如一些已经使用了十年的老模块），以便进行必要的更新或替换。

此外，在面临用户数量激增的情况下，组件架构图能够指出哪些部分是性能瓶颈（比如订单处理服务），从而指导团队有针对性地扩展相应组件的能力，或是对其进行优化以支持更高的负载。如此一来，组件架构不仅提高了开发效率，也为系统的稳定性和可扩展性奠定了坚实的基础。

4.Code：代码架构

代码架构是揭示系统内部结构的重要手段，它通过使用UML图等工具详细描绘了各个模块的具体实现方式。这种方式为开发团队提供了实际的价值，主要体现在以下几个方面。

对于开发团队而言，代码架构如同字典一般，无论是新成员还是有经验的开发者，都能清晰地了解到特定功能是如何具体实现的，例如订单支付如何调用第三方接口。这确保了在进行代码修改时，能够有针对性地进行而不会感到迷茫。当线上出现故障时，代码架构图可以作为快速定位问题的关键工具，帮助识别性能瓶颈，如发现数据库查询未使用索引的情况，从而极大提高了修复Bug的效率。对于新加入的团队成员来说，拥有一张详尽的架构图可以在短时间内熟悉系统的主干流程，不需要花费大量时间阅读冗长的代码库。此外，在考虑对系统进行优化重构时，架构图提供了一个全局视角，使得开发人员可以明确哪些部分需要改进，例如提取重复的逻辑，这样既保证了重构的安全性，又避免了引入新的问题。

代码架构不仅促进了知识在团队内的传递，还大幅提升了维护和优化系统的效率，同时降低了风险。

5.C4 架构方法的价值

C4 架构方法在系统架构设计和团队协作中带来了多方面的实际收益。首先，它通过提供对系统的多层次视图，帮助团队在早期阶段就识别潜在的设计问题，从而支持更有效的战略规划、减少后期返工和错误。这种结构化的建模方式也有助于在技术选型、资源分配等方面做出更清晰、有依据的设计决策。

在沟通层面，C4 架构方法建立了一种统一的表达框架，使不同背景的利益相关者——包括产品经理、开发人员、测试人员和运维团队——能够在同一语言体系下进行高效讨论。这种一致性不仅提升了团队间的协作效率，也有助于在整个项目周期中保持目标和期望的对齐，这对项目的成功推进具有关键作用。

在文档建设方面，C4 架构方法提供了一种结构化、标准化的方式来记录系统架构，这对长期维护、合规性要求以及未来系统演进都具有重要意义。结合像 ADR（架构决策记录）这样的工具，可以有效保持文档的实时性和可追溯性，提升文档的实用价值。

此外，C4 架构方法还构建了一个可复用的知识资产库，对于新成员的培训和系统理解提供了有力支持。这种知识沉淀不仅能显著缩短新人上手时间，还能减少因知识断层带来的技术债务风险，为团队的可持续发展打下坚实基础。

6. C4 的权衡取舍

在使用 C4 架构方法（上下文、容器、组件、代码）来描述软件架构时，虽然它能够提供结构清晰、层次分明的系统视图，但在实际应用过程中也需要权衡一些关键因素，主要体现在复杂性管理、成本控制以及细节把握上。

C4 架构方法在面对大型系统时，容易带来信息过载的问题。试图记录每一个细节不仅会增加文档的复杂度，还可能模糊整体架构的表达。而对于小型系统来说，这种精细化建模也可能显得过于繁琐，造成资源浪费。此外，过度关注技术实现细节，可能会让开发人员和架构师偏离更高层次的战略目标。这种倾向在实践中很常见——我们往往会被“有趣”或“有挑战性”的技术细节吸引，从而陷入过度设计的风险。

C4 架构方法的实施和维护成本较高。创建完整的 C4 架构文档需要大量时间和人力投入，而随着系统的持续演进，保持文档同步更新更是一项长期任务。这些资源本可以用于产品开发或其他关键任务，因此必须评估其投资回报率（ROI）。对于那些生命周期较短或仅作为过渡方案的项目，采用 C4 架构方法可能并不划算。

在文档中如何把握合适的详细程度是一个挑战。既不能过于复杂以至于难以理解，也不能过于简化而失去指导意义。这需要具备丰富架构经验的人来判断和把控。同时，不同角色对架构信息的需求也各不相同——业务方关注整体逻辑，开发人员关心组件交互，运维团队则更在意部署结构。要满足这些多样化的视角，并避免内容重复或信息混乱，同样离不开经验丰富的架构师进行统筹和裁剪。

C4 架构方法虽然是一种有效的架构描述工具，但在使用过程中需要结合项目实际情况，合理评估其适用性和投入产出比，确保既能发挥其优势，又不至于因过度建模而影响效率和方向。
