步入2025年10月22日，随着半导体技术节点持续向1.4纳米及1纳米推进，整个行业正面临前所未有的工艺挑战。在这一背景下，台积电正重新审视其先进制程发展路径，并作出关键决策：暂缓引进单价高达4亿美元的高数值孔径EUV光刻设备。

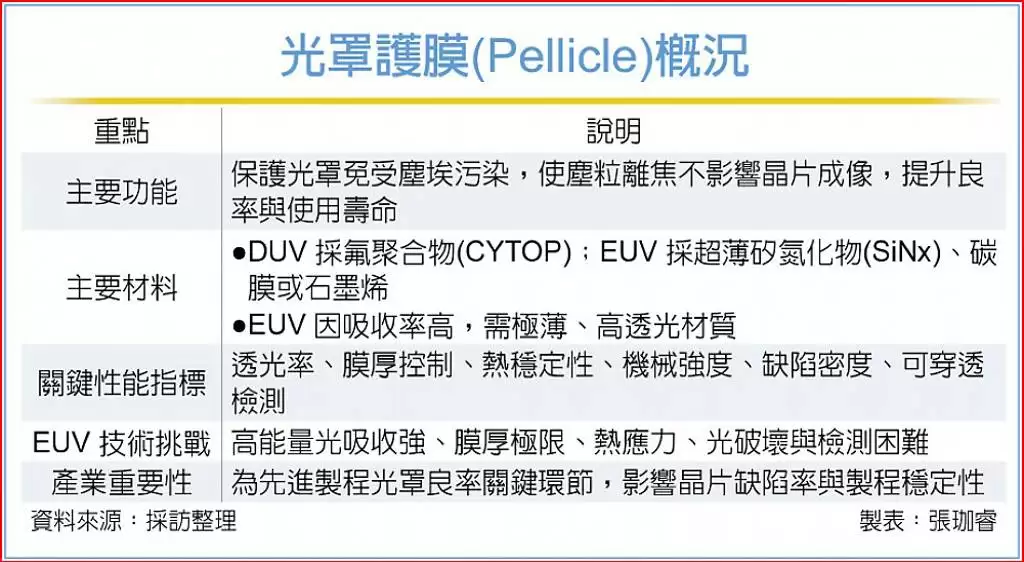

从技术原理来看，源自荷兰的高数值孔径EUV光刻机被视为突破微缩工艺瓶颈的直接手段。不过根据最新消息，该公司并未选择采购此类设备，而是将“光掩模护膜”技术作为替代方案，用以支撑2纳米及更先进制程的研发与量产。

这一决策的核心考量在于成本控制。单台高数值孔径设备价格接近4亿美元，相当于数十亿元人民币的资本投入。在现阶段评估中，企业认为该设备带来的技术增益尚不足以匹配其高昂支出。因此，台积电决定依托现有标准EUV光刻系统，结合光掩模护膜技术，通过防止光刻过程中掩模受到灰尘等微粒污染，有效提升工艺精度与稳定性。

尽管该策略有效降低了设备采购带来的财务压力，却也引入了新的技术难题。使用标准EUV设备制造1.4纳米及1纳米级别芯片，需依赖多重曝光工艺才能达成目标分辨率，导致光掩模使用频次显著上升。这不仅可能拉长生产周期，还对整体良率控制形成压力。企业必须通过大量实验与工艺调试，持续优化制程可靠性，这项技术攻关的难度不容小觑。

此外，高数值孔径EUV设备的供应能力也是影响决策的重要因素。据悉，相关厂商每年仅能交付五至六台此类设备。而台积电为满足主要客户的大规模订单需求，通常需部署数十台标准EUV光刻机。在此背景下，将巨额资金集中于数量极为有限的高端设备，难以契合其长期产能布局与扩张节奏。
