天玑9500性能实测：多核成绩11217分超越A19 Pro

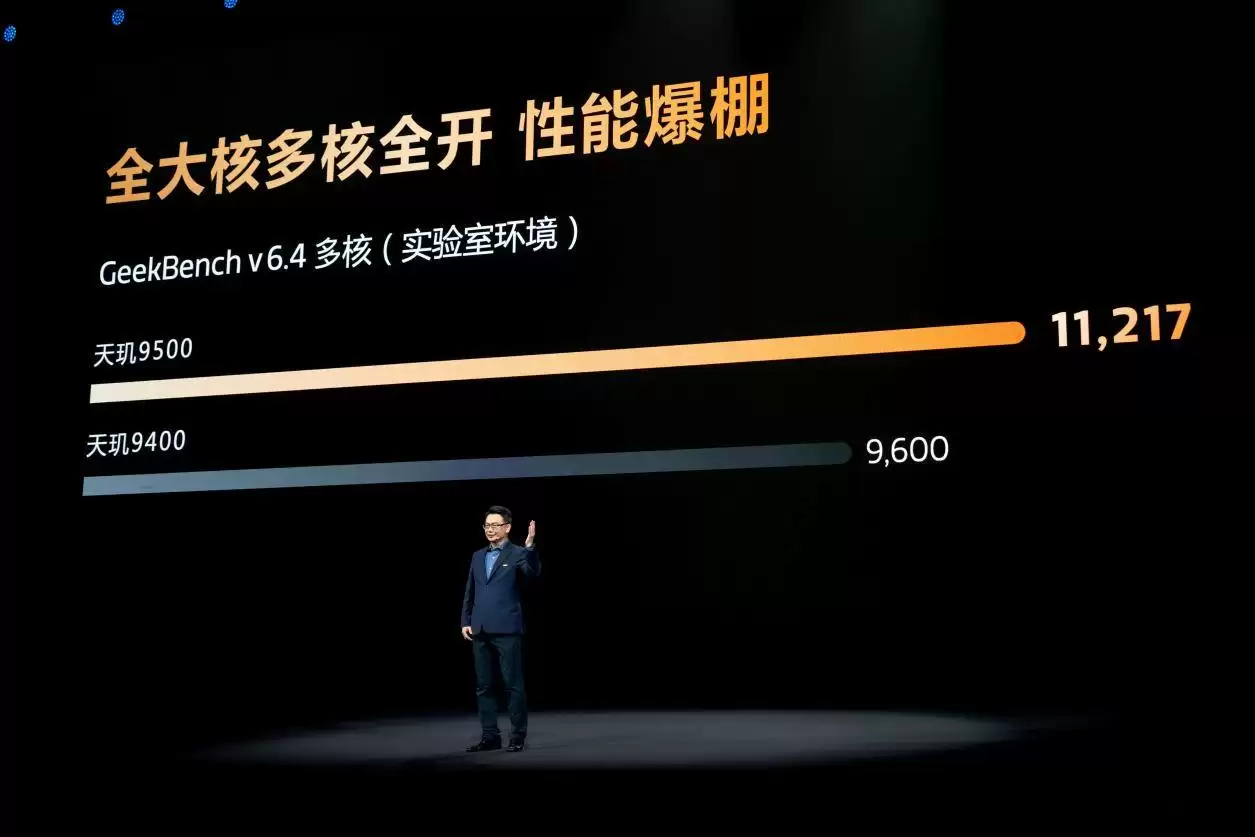

当处理器性能跨入"4000分+"的全新时代，行业格局正在重塑。联发科天玑9500凭借创新的第三代全大核架构和领先的3nm工艺制程，单核性能首次突破4000分大关，直接对标苹果A19 Pro；多核性能更是飙升至惊人的11217分，实现了真正的性能超越。这不仅仅是一次简单的提速，而是重新定义了移动处理器的性能上限。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

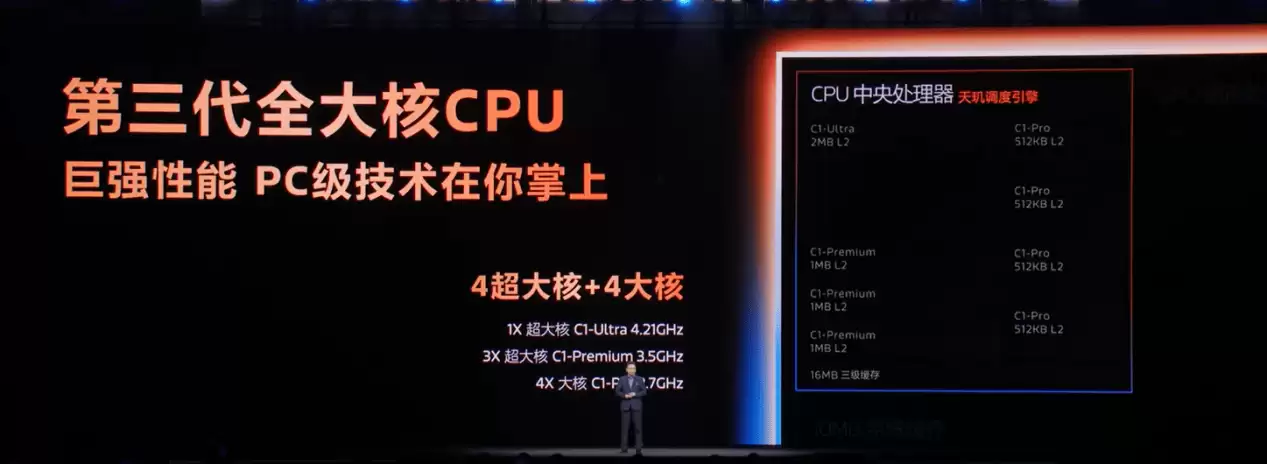

天玑9500的性能飞跃源自两大关键突破：业界最先进的台积电3nm工艺制程与创新的全大核架构设计，包含1颗主频高达4.21GHz的C1-Ultra超大核、3颗C1-Premium超大核以及4颗C1-Pro大核。全新的SME2矩阵运算指令集更是在AI计算和高强度任务处理能力上实现了质的飞跃。

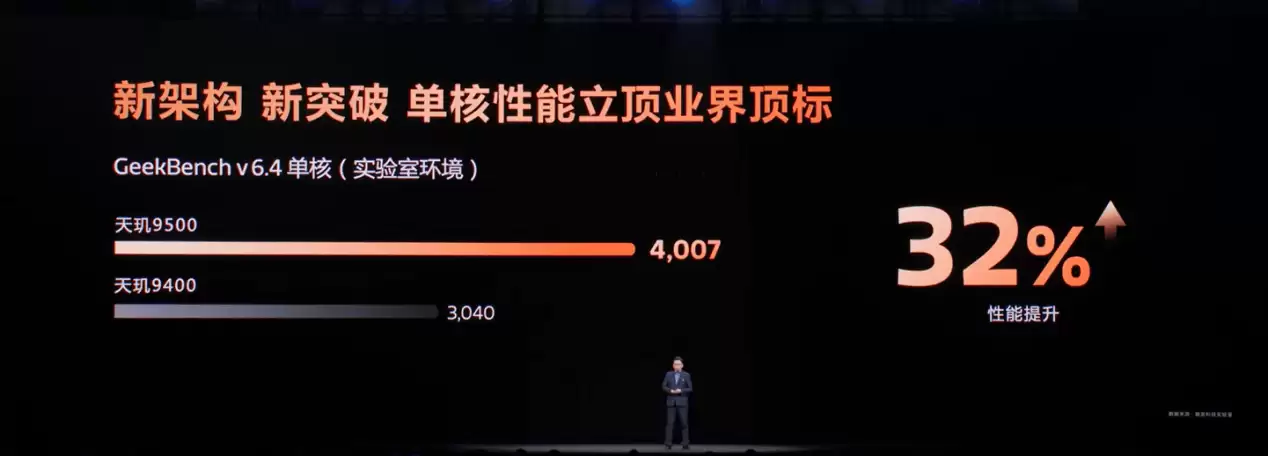

为匹配强劲的CPU性能，天玑9500首发了四通道UFS 4.1闪存解决方案。相比主流双通道设计，数据吞吐能力实现倍增，无论是大模型加载、4K视频剪辑还是3A游戏资源读取，都能获得前所未有的流畅体验。实测显示，新一代处理器的单核性能提升32%，多核性能提升17%，为用户带来全维度的性能革新。

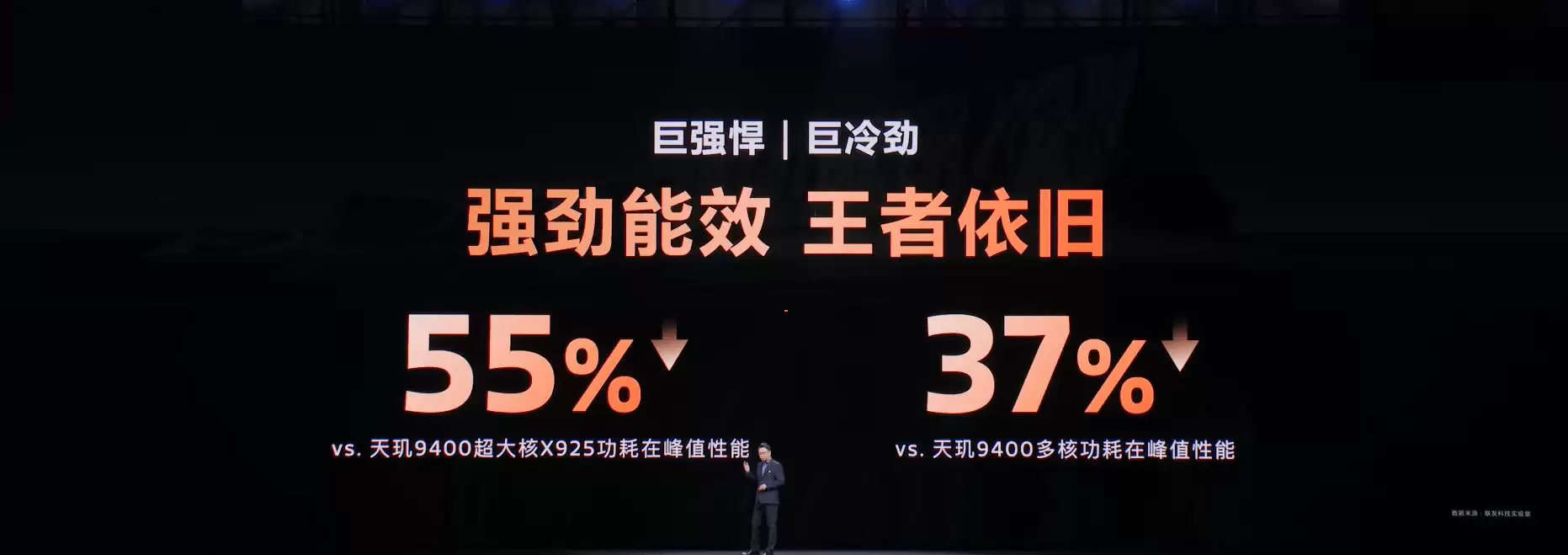

令人惊叹的是，天玑9500在实现性能突破的同时，功耗表现同样出众。通过优化缓存设计、改进动态调度算法和电压管理机制，在相同性能峰值下，超大核功耗最多降低55%，多核功耗降低37%。无论是高强度游戏对战、4K视频拍摄，还是多任务并行处理，都能保持稳定流畅且温度出色，完美诠释了"高性能、低功耗"的设计理念。
在日常使用场景中，4000+的单核性能带来极致响应速度，11217的多核性能则确保后台任务流畅运行。从APP秒开、夜景连拍到文档解压、AI实时翻译，天玑9500都能游刃有余地处理各种复杂任务，即使面对社交、游戏、摄影、办公等多重需求时，也能保持一如既往的流畅体验。
随着vivo、OPPO等品牌旗舰机型陆续搭载天玑9500处理器上市，用户将亲身体验到这一代旗舰芯片带来的震撼性能：极致流畅的应用启动、持久稳定的多任务处理，以及高效冷静的性能输出。这标志着移动处理器进入了全新纪元，为旗舰设备树立了新的性能标杆。
