PDF转CAD后如何精确调整图纸尺寸

时间:2025-09-21 12:19
当我们需要将PDF文件转换为CAD格式时,我们可能会遇到尺寸失真的问题。如何确保转换后的尺寸与原始PDF文件中的尺寸完全一致呢?小编将为您提供详细的pdf转cad后如何调整真实尺寸的方法,帮助您轻松

当我们需要将PDF文件转换为CAD格式时,我们可能会遇到尺寸失真的问题。如何确保转换后的尺寸与原始PDF文件中的尺寸完全一致呢?小编将为您提供详细的pdf转cad后如何调整真实尺寸的方法,帮助您轻松实现PDF到CAD的真实尺寸转换。

工具/原料:

系统版本:window10

品牌型号: 联想IdeaPad 15

软件版本:CAD2018

方法/步骤:

方法一:使用CAD2018版本

小编推荐:怎么把pdf转换成cad

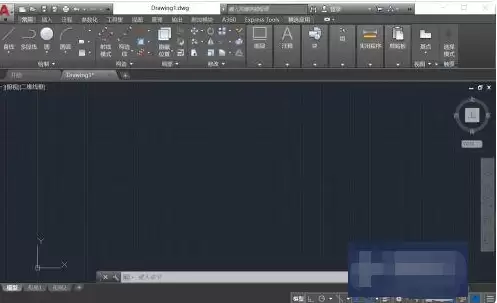

1、双击CAD图标,打开CAD;CAD需要2017以上版本,本示范采用2018版本.

\

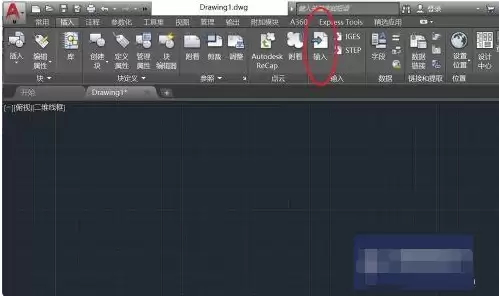

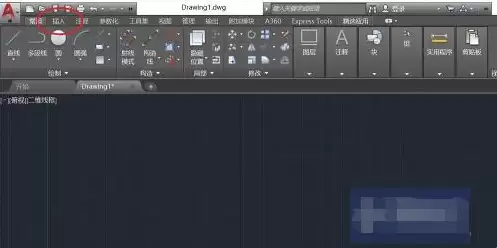

2、点击标题栏中“插入”命令,再点击“输入”命令;或者输入快捷命令“IMPORT”.

\
\

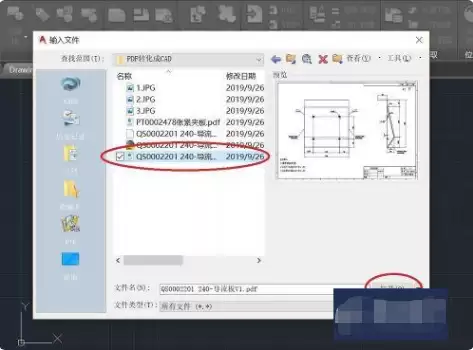

3、选择需要转化的PDF文件,点击“打开”;此PDF文件中线条需要清晰,否则可能会导致转化失败.

\

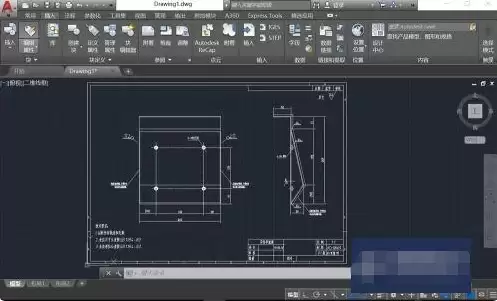

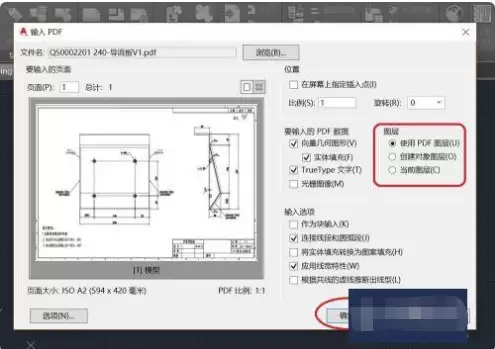

4、选择合适的参数,点击“确定”CAD就会转化DWG格式文件.

\
\

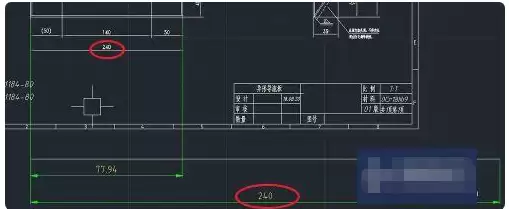

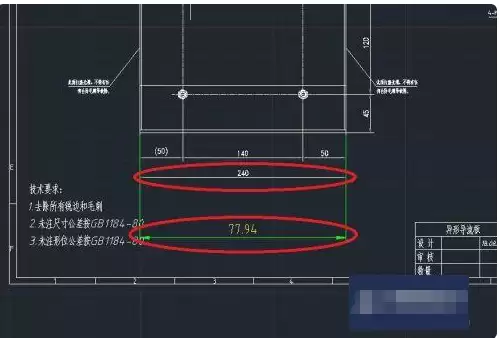

5、转化完成后会发现图纸实际比例和标注比例可能不一致,我们可以用“SC”比例缩放命令去调整;比如图中某个尺寸为240mm,而标注出来只有77.94mm.

\

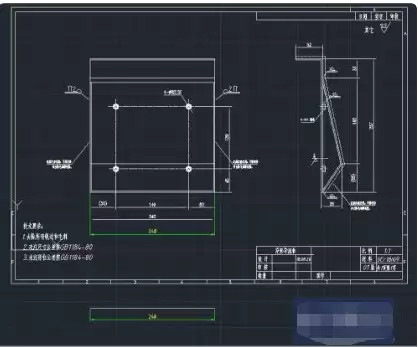

6、画一条与图纸标注一致的直线:如图纸中的240mm的尺寸,先画一条长240mm直线.

\

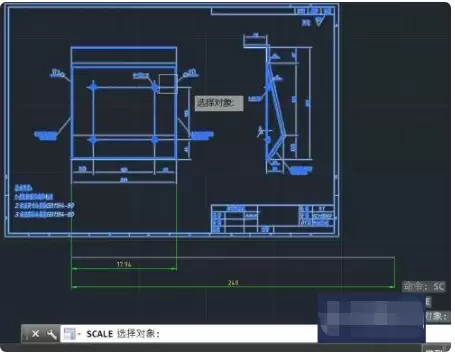

7、输入快捷键“SC”,选择缩放对象,“空格”键确定.

\

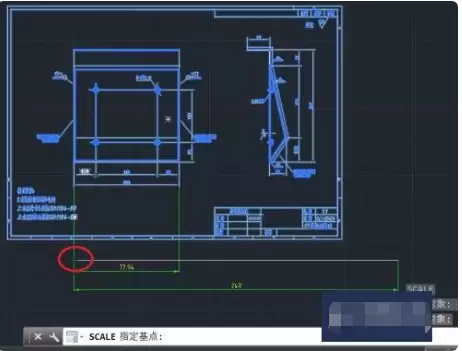

8、选择缩放基点,“空格”键确定.

\

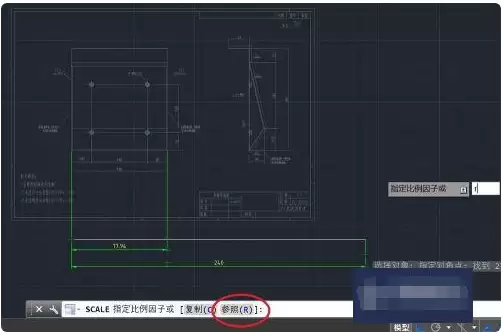

9、输入参照“R”,“空格”键确定.

\

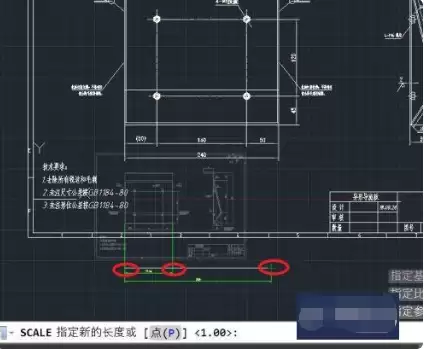

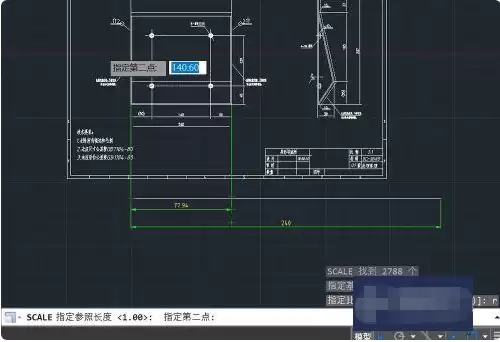

10、选择原始的长度,再选择新的长度;即:选择图中的三个点.

\
\

11、这样就可以得到与图纸比例相同的DWG格式的文件.

\

方法二:迅捷CAD编辑器

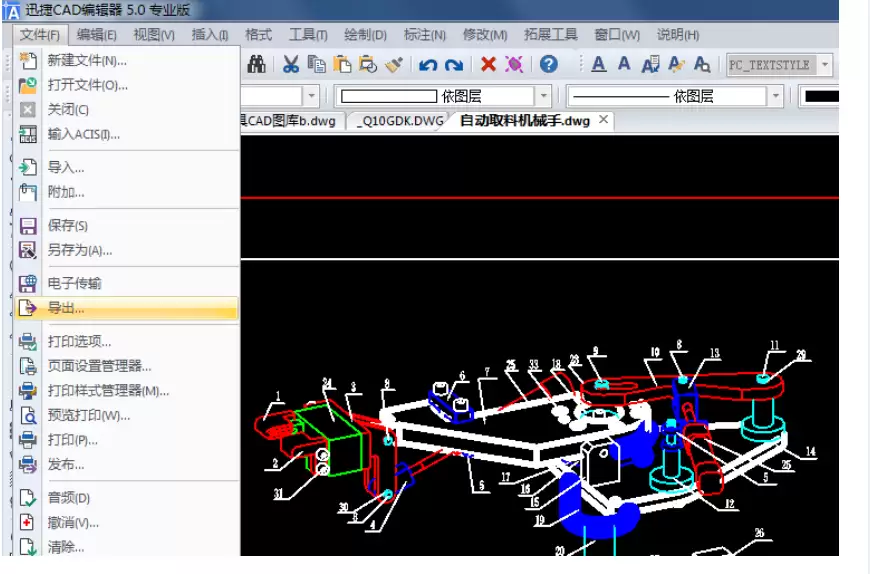

1、使用迅捷CAD编辑器专业版,打开一张CAD图纸,点击【文件】–【导出】。

\

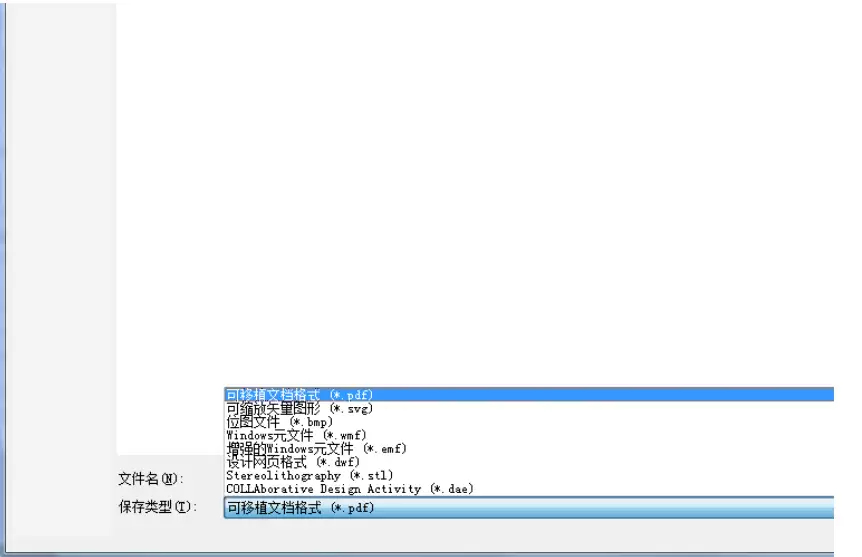

2、在【输出工程图为】窗口,我们选择导出的保存类型中选择可移植文档格式(* PDF)。

\

3、这时候如果生成的PDF格式比例不对,可以点击【文件】–【打印】。

\

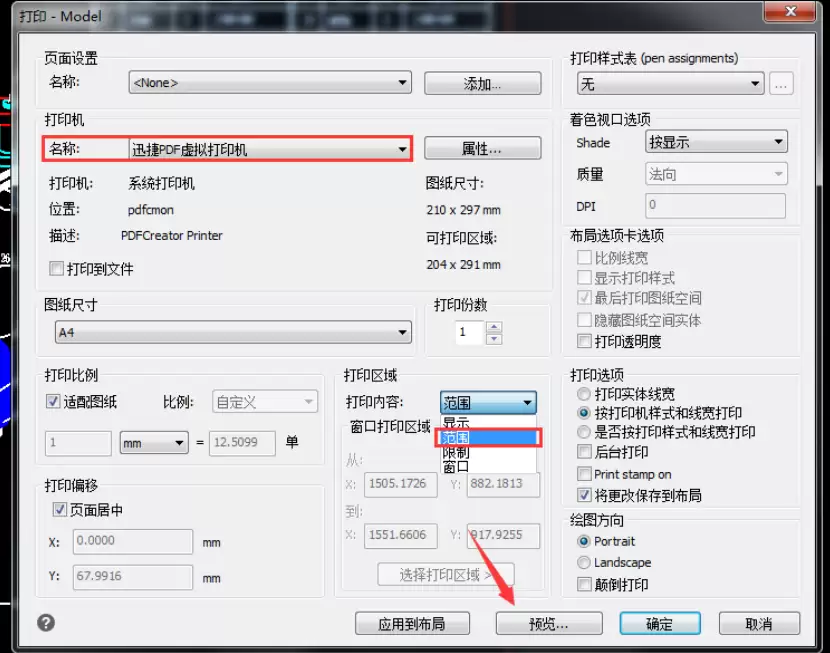

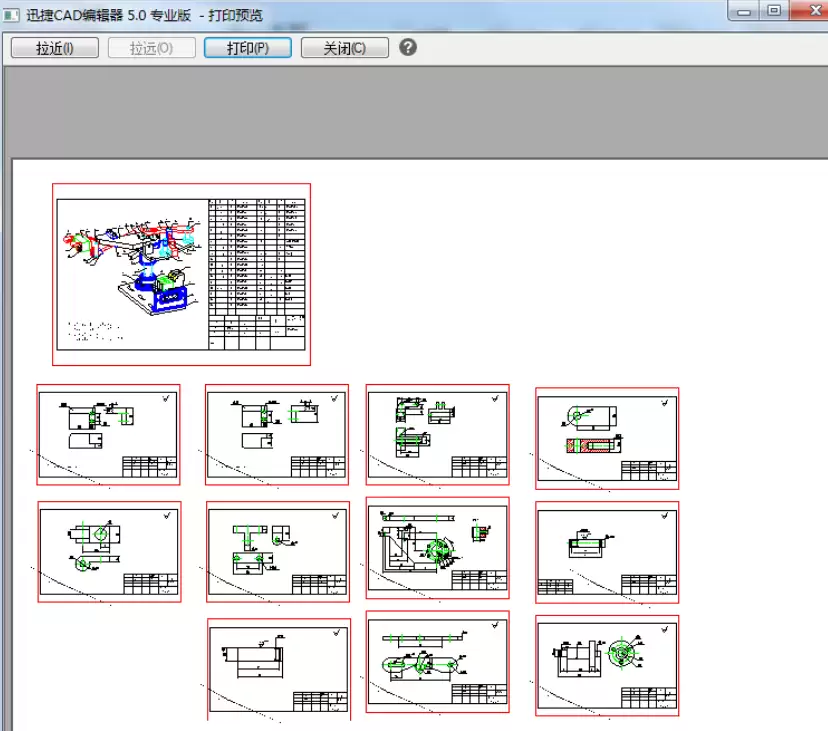

4、在打印窗口中,选择迅捷PDF虚拟打印机,然后将打印内容修改为范围,然后点击【预览】按钮查看效 果,这时候我们可以点击左下方预览按钮进行查看。

\

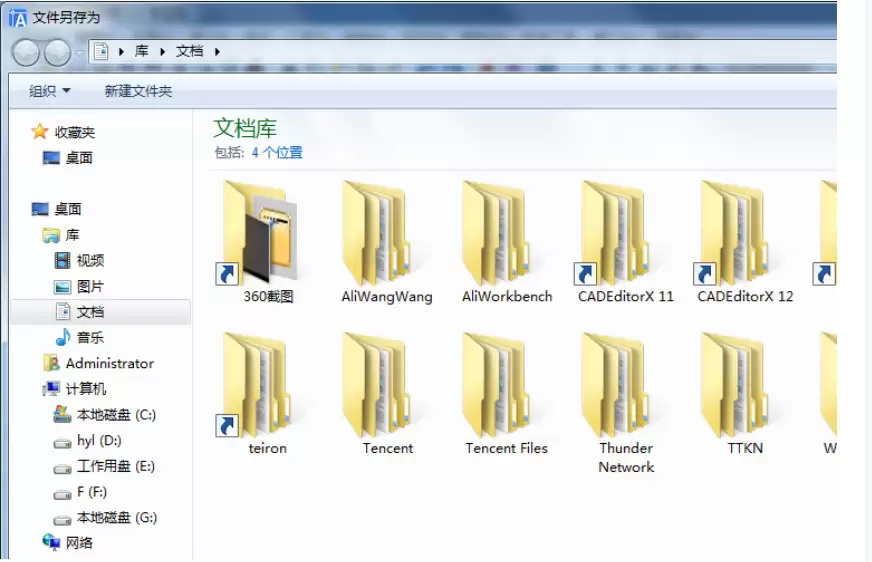

5、如果预览后没问题,可以点击【确定】按钮,在弹出的对话框中设置文件储存位置,完成打印,即可得 到图纸比例得当的PDF格式图纸。

\

6、如果选择范围后,预览觉得尺寸不对,那么可以点击选择【窗口】,然后在下面点击【选择打印区域】,然后移动鼠标选择图纸中需要打开的区域,就可以得到正好的图纸比例了,然后点击【确定】,将CAD图纸打开保存成PDF。

\

延伸内容:通过小白pdf转换器将cad转换成pdf

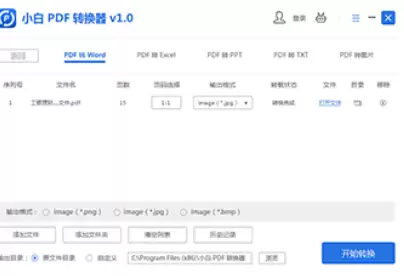

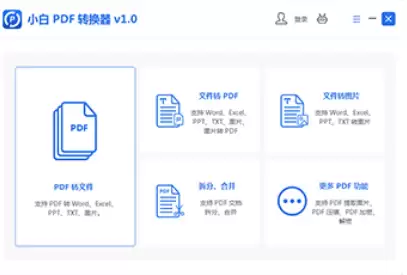

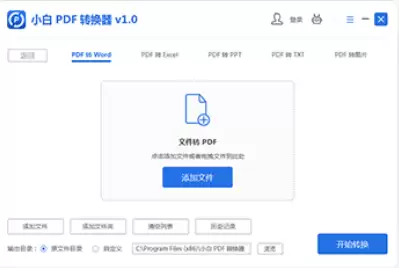

1、小白PDF转换工具支持多种常见文档格式,你可以根据需要来选择文本文档、WORD文档、PPT文档、图像文档等。

\

2、在小白PDF转换工具中设置你想要转换的文档格式后在设置保存目录,用于保存转换后的文档位置。

\

3、使用小白PDF转换工具转换完成后,打开已转换文档目录进行文档检查。

\

总结:

通过以上方法,您应该能够更准确地调整PDF转换为CAD后的真实尺寸。无论是在设计、工程或建筑领域,精确的尺寸是至关重要的。希望这些技巧能帮助您在CAD设计中获得所需的精确度和准确性。
