怎么实现每个出租屋小路由既能 PPPoE 拨号上网，又相互隔离？朋友想出了个办法：把每个租户的小路由通过VLAN单独隔离出来，这样它们拨号上网的数据就能相互隔离了！

问题背景

今有个搞出租屋的朋友问我：他自己搞了个出口路由器和交换机，出口路由器为PPPoE服务器下联交换机，交换机再分出网线到各个租户。租户的小路由插上网线就能PPPoE拨号上网了。

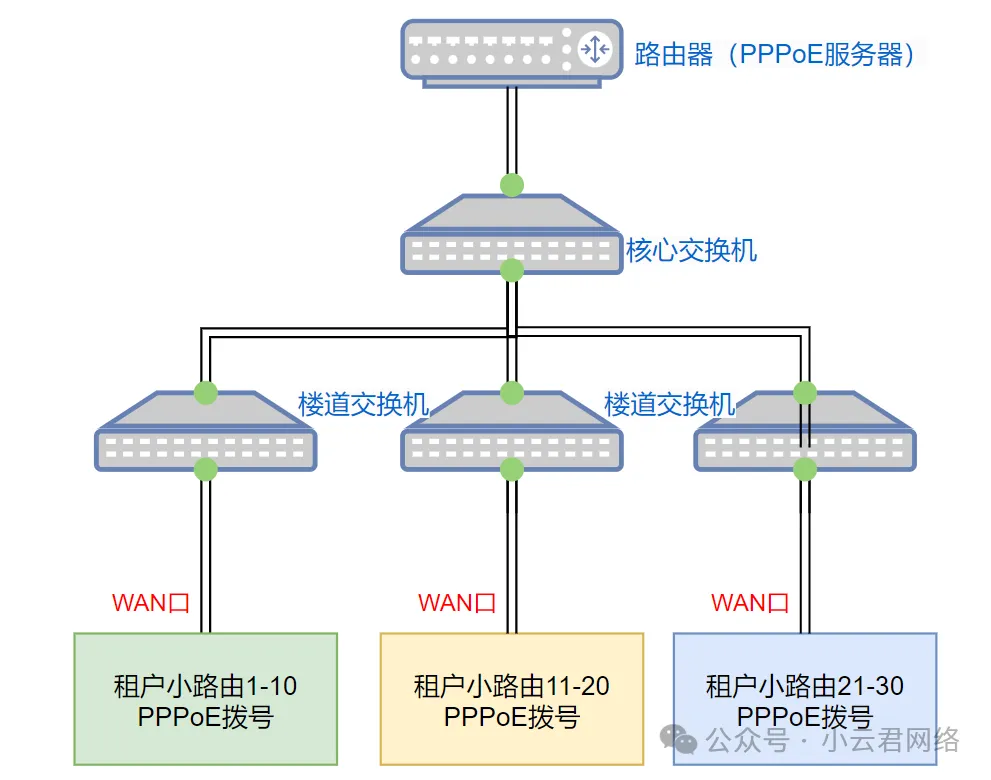

基本拓扑如下：

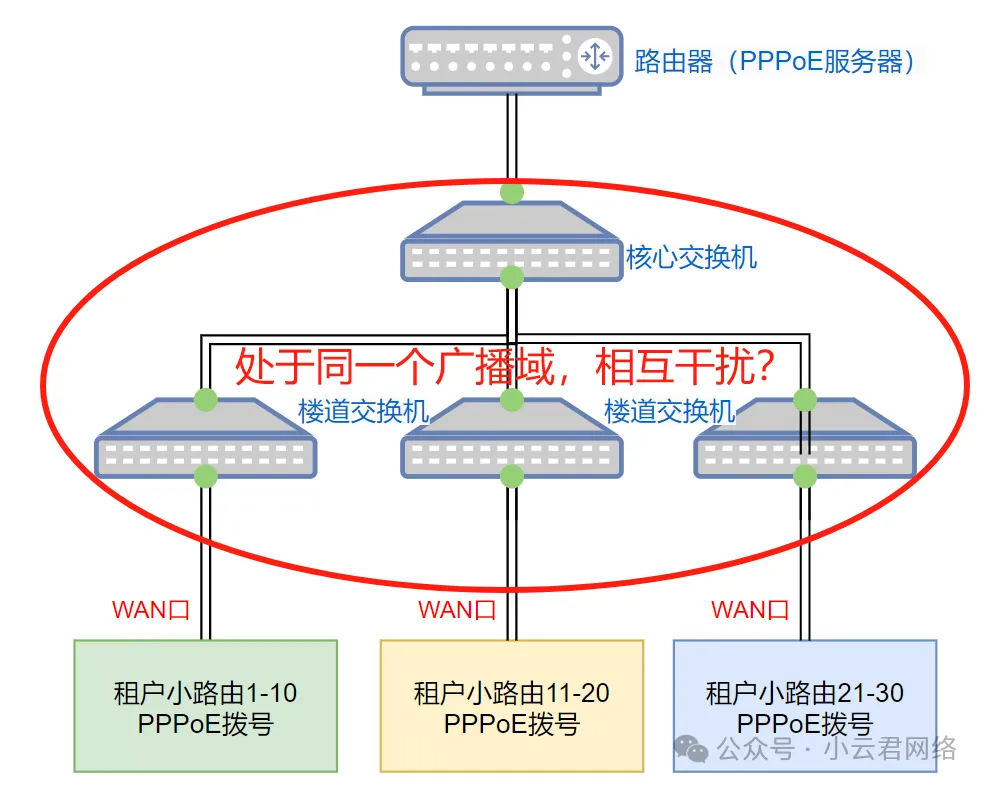

用了一段时间后，他发现租户那边经常反馈网络很卡，并且老是拨不上号，一会儿这个异常一会儿那个异常，好像是这些小路由打架了一样！

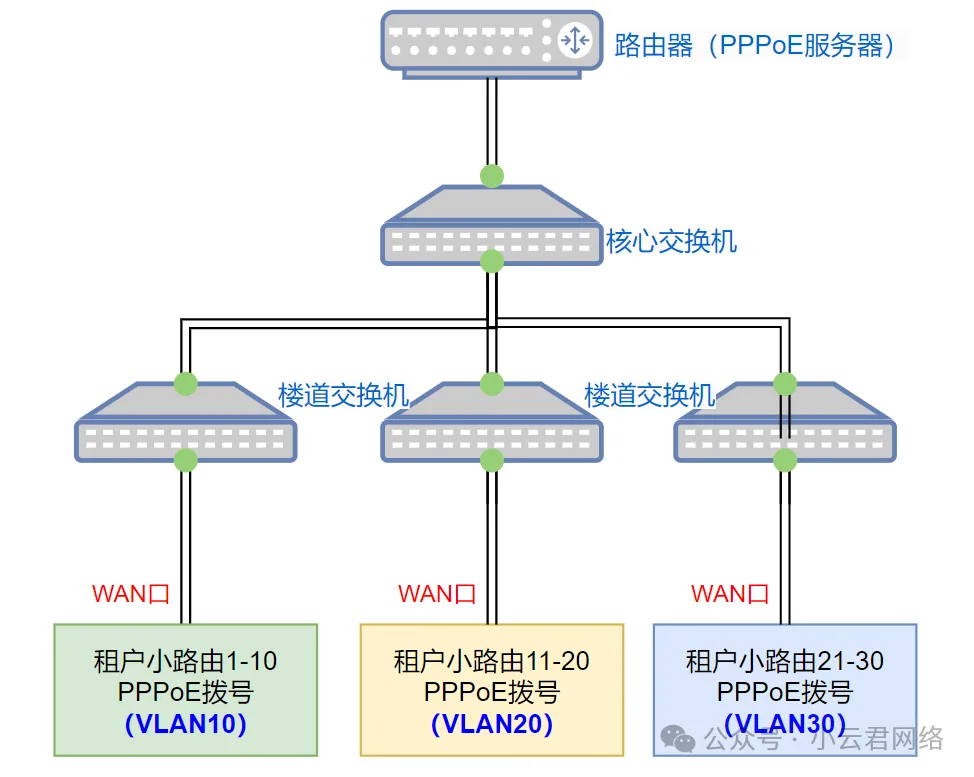

无奈之下，朋友想出了个办法：把每个租户的小路由通过VLAN单独隔离出来，这样它们拨号上网的数据就能相互隔离了！理论是这样的：

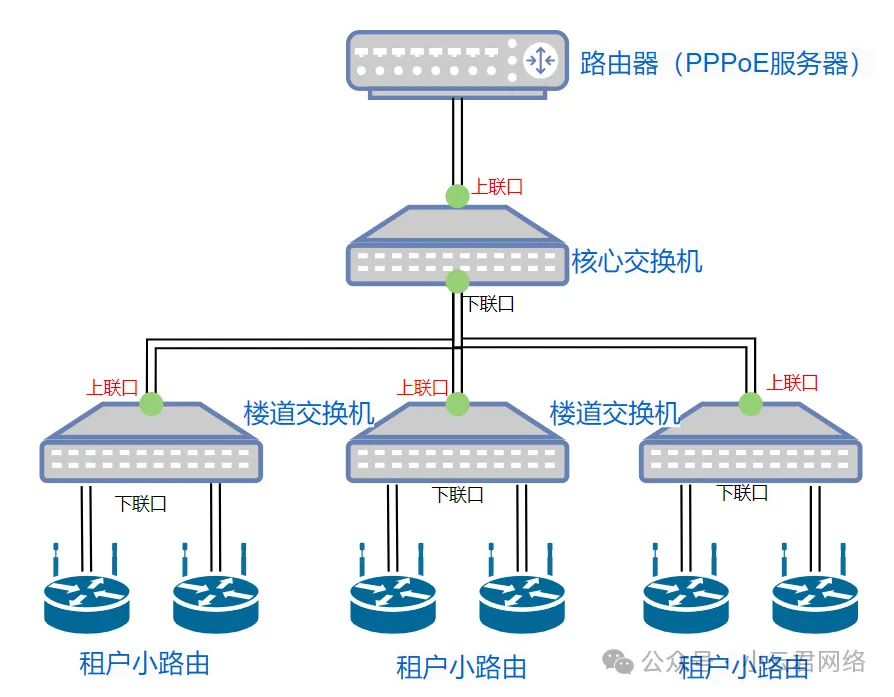

那么怎么做呢？我看了一下，这不就是只要和上联口通信，下联口只见彼此隔离不就行了吗。对于这个需求，我提供了三种解决方案：

三种解决方案

方案1：更换支持端口隔离的交换机（最容易）

这个方案最容易，不需要配置什么VLAN，只要把核心和楼道汇聚换成隔离型交换机就可以了，各个租户小路由直接PPPoE拨号与出口路由通信，彼此只见相互不影响。

方案2：配置VLAN实现（复杂）

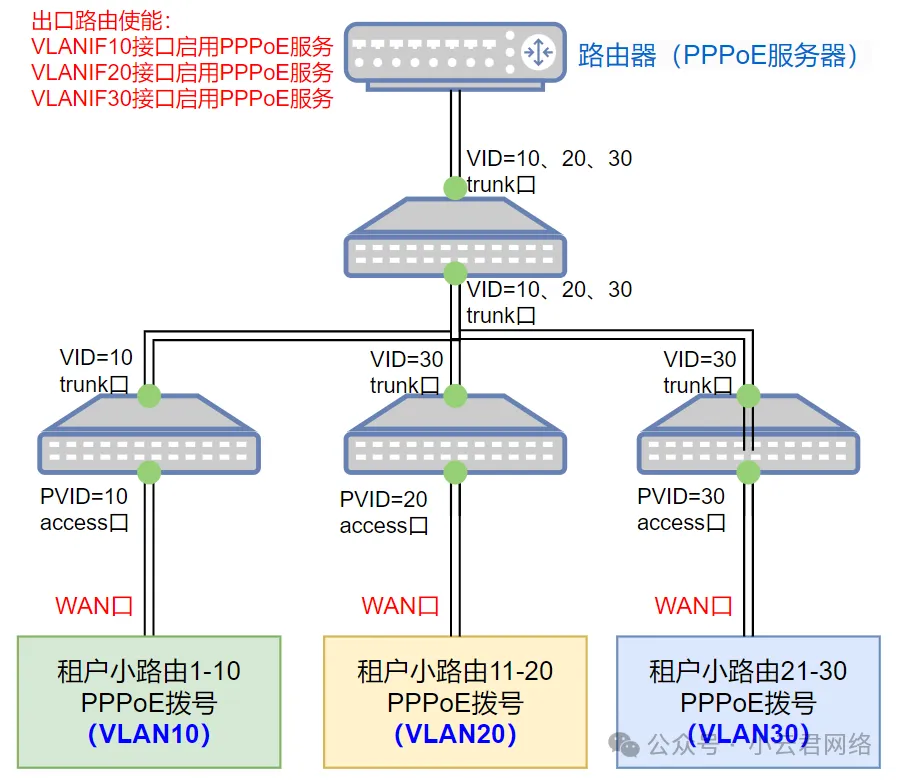

通过802.1Q VLAN进行隔离，这种方式更加灵活，可以根据不同的需求划分网段、跨三层通信等，但对于小白不友好，适合专业工程师和发烧友。首先重点是要PPPoE拨号，这个是二层报文交互（没有IP的），所以必须要保证每台租户交换机和路由器的PPPoE服务接口处于同一个广播域中，可使能出口路由多VLANIF接口绑定PPPoE服务+交换机trunk/access的方式实现，如下：

这样VLAN10的租户小路由就能通过出口路由的VLANIF10接口的PPPoE服务拨号上网啦！VLAN20、VLAN30同理，同时它们之间的数据又相互隔离。

那么问题来了，支持多VLANIF接口绑定PPPoE服务的路由器市面上少之又少！还贵！一般就给你个LAN口支持PPPoE服务，起不来多VLAN接口了，怎么办？继续往下看。

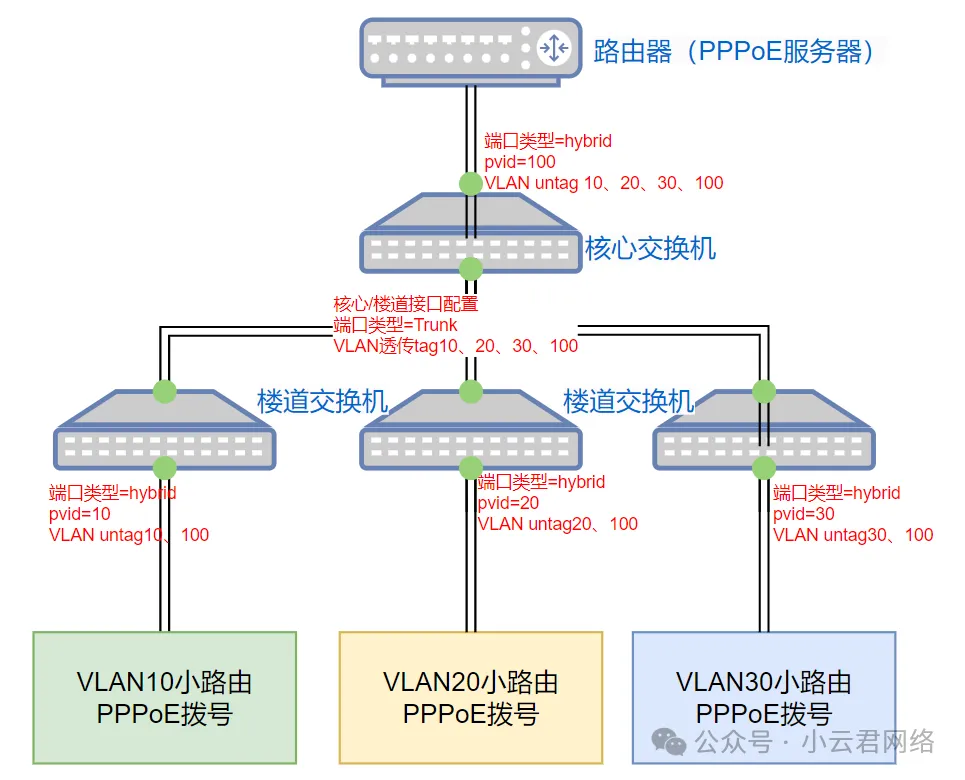

方案3：交换机配置Hybrid口实现（高端玩法）

上面讲过PPPoE拨号的精髓是必须要PPPoE服务器和客户端处于同一个“广播域”的逻辑才行，所以必须要用到交换机的Hybrid进行配置，方案如下：

原理：

各个小路由通过各自的VLAN，发二层PPPoE拨号广播请求给出口路由（PPPoE服务器）；出口路由PPPoE服务器，通过VLAN100将二层PPPoE单播应答返回给小路由，至此拨号成功，能正常上网且各个小路由之间的数据相互隔离。

方案总结

方案1：更换支持端口隔离的交换机

优点：简单，只要更换支持隔离的设备就行缺点：不灵活，管控费劲，拓扑固定

方案2：配置VLAN实现（复杂）

优点：基于网段管理管控灵活，可灵活管控端口和接入设备缺点：复杂，需要支持VLAN的交换机，需要PPPoE服务器支持在不同VLANIF上生效

方案3：交换机配置Hybrid口实现（高端玩法）

优点：管控灵活，无需PPPoE服务器支持多VLAN接口生效缺点：配置相当复杂，适合专业人士
