什么是智算中心液冷系统CDU？详解其系统架构、类型及选型应用要点
CDU本质上是一个智能化的冷量分配中心。它通过内置换热器将数据中心冷源系统与IT设备冷却回路隔离，在保证冷却效果的同时，实现了水质隔离、压力解耦和精确控温。打个形象的比喻，如果把液冷系统比作人体循环系统，CDU就是心脏，负责将"血液"精准输送到需要冷却的各个"器官"。
CDU：液冷系统的"心脏"
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈
智算中心的算力密度正在以惊人的速度增长。NVIDIA最新的H100 GPU服务器单机柜功率已达40kW，传统风冷在如此高热流密度下捉襟见肘。CDU（Coolant Distribution Unit）作为液冷系统的核心分配设备，正成为解决这一挑战的关键。
CDU本质上是一个智能化的冷量分配中心。它通过内置换热器将数据中心冷源系统与IT设备冷却回路隔离，在保证冷却效果的同时，实现了水质隔离、压力解耦和精确控温。打个形象的比喻，如果把液冷系统比作人体循环系统，CDU就是心脏，负责将"血液"精准输送到需要冷却的各个"器官"。
三层架构设计：从冷源到芯片
CDU系统采用典型的三层架构设计，每层都有其独特功能。
第一层是冷源接口层。CDU的一次侧连接数据中心冷源，可以是7-12℃的冷冻水、18-25℃的冷却水，或是专用的中温冷机。板式换热器是这一层的核心，采用逆流换热设计，换热效率可达95%以上。换热量计算遵循Q=K×A×ΔTLM公式，其中K值通常在3000-5000W/m²·K范围。
第二层是循环动力层。变频泵组提供二次侧循环动力，流量根据Q=cmΔT计算，压力需克服管路阻力和设备压降。现代CDU普遍采用磁悬浮泵或EC泵，效率高达85%，噪音低于60dB。泵的冗余配置通常为N+1或2N，确保系统可靠性。
第三层是智能控制层。PLC控制系统实时监测温度、压力、流量等参数，通过PID算法精确控制。支持远程监控和自动故障切换，响应时间小于100ms。部分高端CDU集成AI算法，可根据IT负载预测优化运行策略。
四大类型CDU的技术特征
根据应用场景和技术路线，CDU主要分为四种类型。
板式换热型CDU占据80%市场份额。采用钎焊或可拆式板片，单位体积换热面积大。适用于水质较好的场合，换热温差可控制在2-3℃。某超算中心采用500kW板式CDU，占地仅2.5m²。
浸没式CDU专为单相或两相浸没冷却设计。使用电子氟化液或矿物油作为冷却介质，需要特殊的密封和材料兼容性设计。冷却液成本高昂，但可实现PUE 1.05的极致能效。

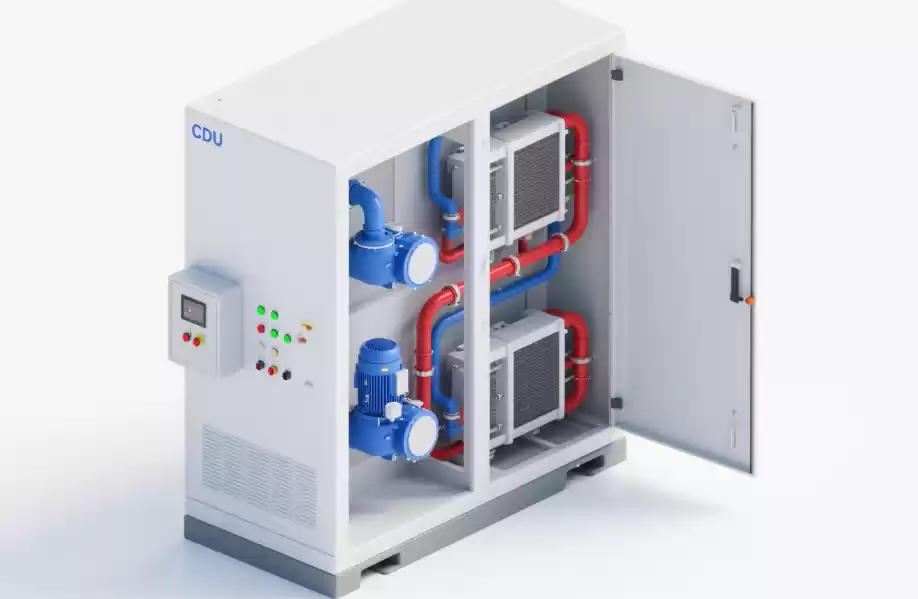

一体化CDU高度集成设计，将换热器、泵、阀门、控制系统集成在标准机柜内。工厂预制率达90%，现场仅需连接管路。适合快速部署场景，某边缘智算节点采用100kW一体化CDU，安装时间仅需4小时。
模块化CDU采用积木式设计理念。基础模块50-100kW，可根据需求并联扩展。支持在线扩容，不中断运行。某云服务商的智算中心采用8个模块组成800kW系统，根据业务增长逐步投入。
选型计算的核心参数
CDU选型需要精确计算三个核心参数。
换热量确定基于IT负载功率。考虑UPS效率损失和功率因数，实际换热量Q=IT功率×1.1。AI训练集群负载波动大，建议预留20-30%余量。以1MW IT负载为例，CDU换热量应不低于1.3MW。
流量计算取决于温差设计。二次侧温差通常5-8℃，过大会造成温度不均，过小则增加泵功耗。流量G=Q/(c×ρ×ΔT)，1MW负载在6℃温差下需要约40L/s流量。管径按经济流速1.5-2.5m/s选择。
压力匹配确保末端供应。总压降包括CDU内部（30-50kPa）、管路沿程（20-40kPa）、末端设备（50-100kPa）。泵扬程需留20%余量，变频范围覆盖30-100%流量工况。
工程实施的关键控制点
CDU的成功应用离不开规范的工程实施。
安装位置遵循就近原则，理想距离不超过20米。楼板承重需达到800kg/m²，满液CDU重量可达3吨。预留前后维护空间各1.2米，顶部预留0.6米用于管路连接。设置防水围堰和漏液检测，防护等级达到IP54。
管路材质二次侧采用SUS316L不锈钢，耐腐蚀且不析出离子。保温采用30mm闭孔橡塑，防止结露。焊接充氩保护，酸洗钝化处理。阀门选用电动调节阀，响应时间小于60秒。
调试要点分三步进行。首先水压试验1.5倍工作压力保压4小时；其次循环冲洗至电导率稳定在5μS/cm以下；最后72小时满负荷测试，验证温度均匀性偏差不超过±2℃。
智能运维与发展趋势
CDU的运维正在向智能化转型。传感器每秒采集数据，AI算法实时分析，预测性维护将故障率降低60%。自动优化控制根据IT负载动态调节参数，某金融智算中心通过智能运维，CDU系统能耗降低18%。
技术发展呈现三大趋势：高温化，供液温度提升至35-40℃，全年自然冷却成为可能；标准化，OCP和Open19定义统一接口，不同厂商产品可互换；集成化，CDU与配电、网络集成，实现机柜级一体化交付。
随着智算需求的爆发式增长，CDU技术仍在快速演进。掌握其原理、合理选型、规范实施、智能运维，是构建高效液冷系统的关键。未来的CDU将更加智能、高效、可靠，为智算中心的可持续发展提供坚实支撑。
