Solidworks钣金展开教程

时间:2025-06-03    作者:游乐小编

solidworks拥有专门的钣金设计工具,那么在进行钣金设计时,如何实现钣金展开呢?

1、 打开SolidWorks软件,并加载一个钣金零件文件。

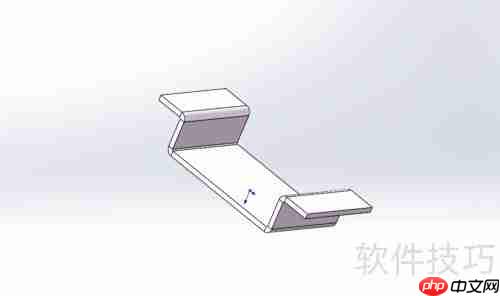

Solidworks钣金展开教程

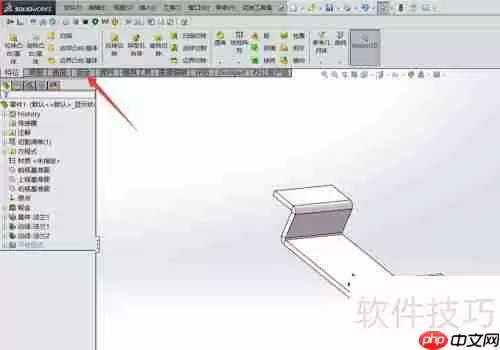

2、 接着,在零件图顶部的操作栏里寻找钣金功能,如果未显示钣金,可以右键设置来调出。

Solidworks钣金展开教程

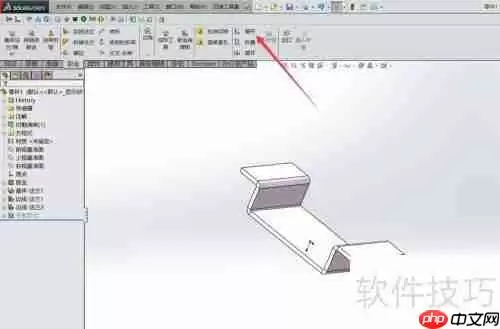

3、 在钣金功能内找到并点击展开命令,开始展开操作。

Solidworks钣金展开教程

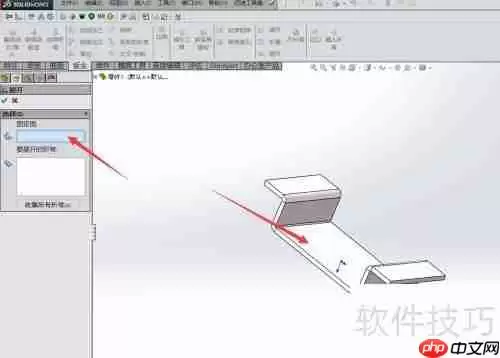

4、 然后选择一个固定面,一般选择钣金的中间部分作为固定面。

Solidworks钣金展开教程

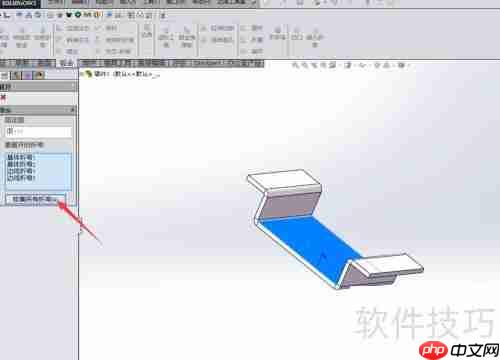

5、 固定面选定之后,在左侧的指令栏中选择收集所有折弯的操作。

Solidworks钣金展开教程

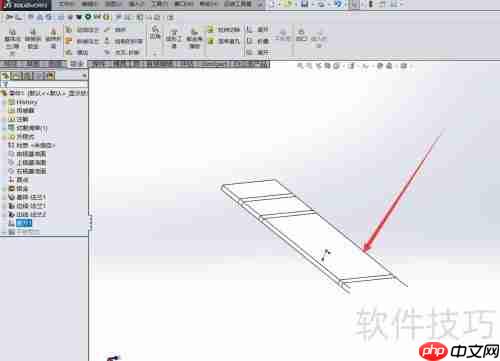

6、 点击确认后,钣金将被展开,展开后的图形有助于获得折弯前的具体尺寸,方便实际加工中的精确裁剪。

Solidworks钣金展开教程

7、 启动SolidWorks软件,并打开一个钣金零件文件。

8、 接下来,在零件图顶部的操作栏里查找钣金选项,如找不到钣金选项,可以通过右键菜单来调出。

9、 在钣金选项中寻找并点击展开命令,以执行展开操作。

10、 然后选择一个固定面,通常是钣金的中间部分。

11、 固定面选定后,在左侧的指令栏中选择收集所有折弯操作以完成展开过程。

12、 点击确定后,钣金将被展开,这样能够更轻松地获取折弯前的尺寸信息,从而确保加工时的精准下料。
