SolidWorks钣金零件展开尺寸批量自动标注方法

SolidWorks钣金零件展开尺寸批量自动标注方法

热心网友
64
转载
2025-06-02

solidworks中的钣金功能能够批量生成零件的展开尺寸,涵盖长度、宽度及厚度等信息。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新! 👉 点此立即查看 👈

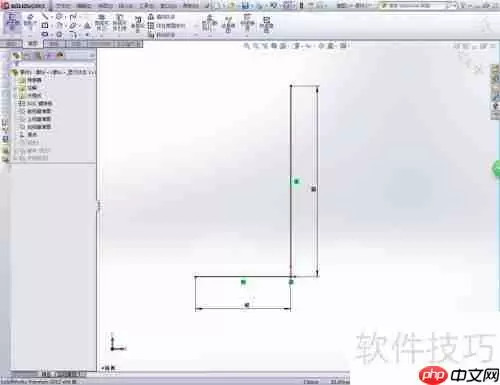

1、 首先,在钣金模块内绘制一个开放式的零件图形,比如尺寸为80x40x2,并设定k因子为0.45,折弯内半径设为R0.5。

SolidWorks钣金零件展开尺寸批量自动标注方法

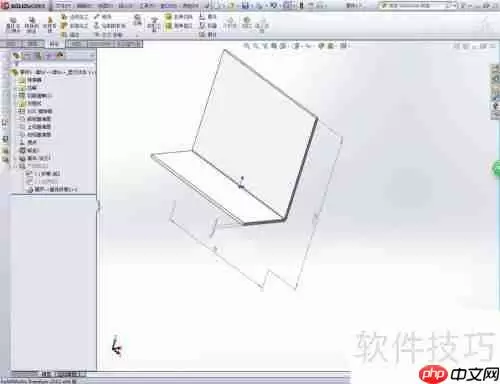

2、 如图所示,零件已经准备好,接下来的操作至关重要。

SolidWorks钣金零件展开尺寸批量自动标注方法

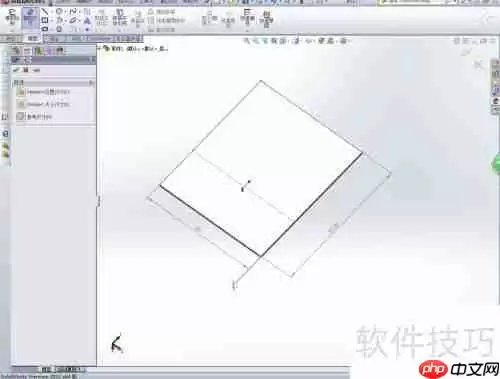

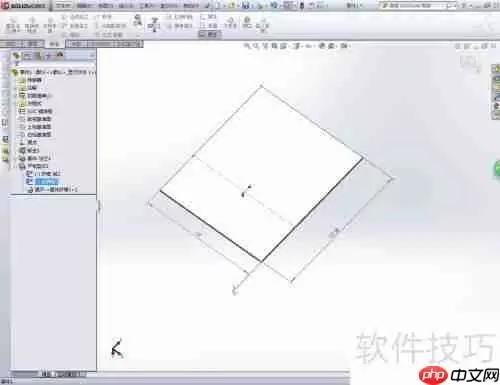

3、 对钣金零件执行展开操作,接着在设计库的平板样式-边线框模式下标注尺寸。需要注意的是,标注尺寸时应将其设为参考尺寸(此命令位于图片左侧,必须勾选,不然展开尺寸会失效)。正确标注后,尺寸会以灰色呈现,如果显示为粉红色则不能导出。

SolidWorks钣金零件展开尺寸批量自动标注方法

SolidWorks钣金零件展开尺寸批量自动标注方法

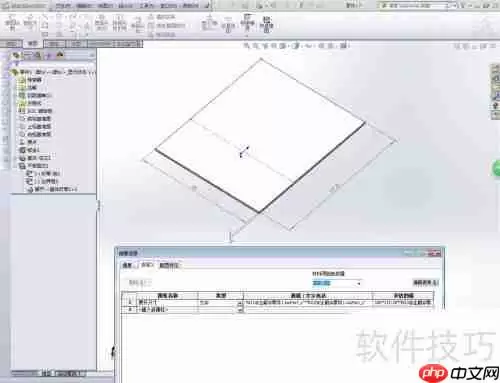

4、 在子零件的文件属性里进行个性化编辑。展开尺寸采用链接形式设定,直接选取先前标注的尺寸并用*连接。其格式为:展开尺寸=长度*宽度*板厚。

SolidWorks钣金零件展开尺寸批量自动标注方法

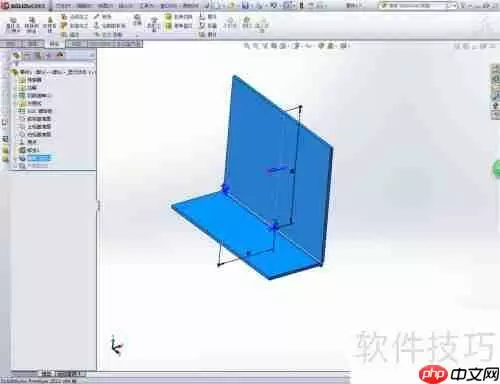

5、 完成设置之后,记得将钣金件恢复原状,否则会影响装配关系。若觉得窗口内的灰色尺寸标注碍眼,可以点击视图-所有注解,从而隐藏这些尺寸标注。

SolidWorks钣金零件展开尺寸批量自动标注方法

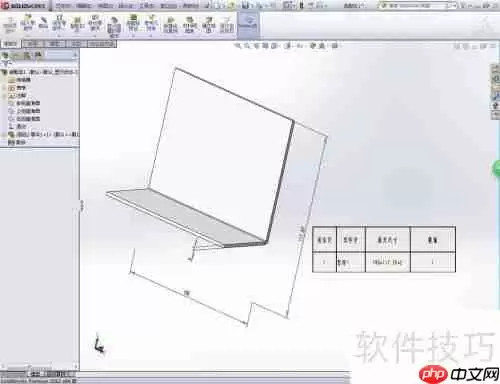

6、 装配时借助材料明细表来查看,这能有效提升您的工作效率。

SolidWorks钣金零件展开尺寸批量自动标注方法

来源:https://www.php.cn/faq/1340846.html
